DIMENSION SERIES NUMBER OF DIAMOND OR cBN WHEELS
Dimension series of wheel
Diamond(cBN) tools vary in shapes and sizes, but their regularity and measurements
are standardized. The following are dimension series numbers of wheels
regulated by Japanese Industrial Standards (JIS).

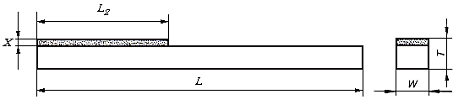

| Part 1 |
| CLASSIFICATION | JAPANESE | ENGLISH |
| Ｌ | ホルダの長さ | Ｌｅｎｇｔｈ ｏｆ ｈｏｌｄｅｒ |
| Ｌ2 | 砥粒層の長さ | Ｌｅｎｇｔｈ ｏｆ ｄｉａｍｏｎｄ ｓｅｃｔｉｏｎ |
| Ｔ | 全厚 | Ｏｖｅｒａｌｌ ｔｈｉｃｋｎｅｓｓ |
| Ｗ | リムの幅 | Ｒｉｍ ｗｉｄｔｈ |
| Ｘ | 砥粒層の深さ | Ｄｅｐｔｈ ｏｆ ｄｉａｍｏｎｄ ｓｅｃｔｉｏｎ |

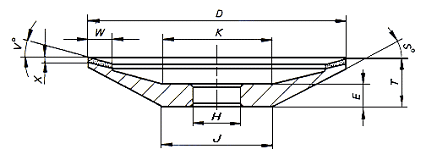

| Part 2 |
| CLASSIFICATION | JAPANESE | ENGLISH |
| Ｄ | 外径 | Ｄｉａｍｅｔｅｒ |
| Ｅ | 穴部の厚さ | Ｔｈｉｃｋｎｅｓｓ ａｔ ｂｏｒｅ |
| Ｈ | 穴径 | Ｂｏｒｅ ｄｉａｍｅｔｅｒ |
| Ｊ | ハブの径 | Ｈｕｂ ｄｉａｍｅｔｅｒ |
| Ｋ | 逃げ部の径 | Ｉｎｓｉｄｅ ｒｅｃｅｓｓ ｄｉａｍｅｔｅｒ |
| Ｓ | 本体の角度 | Ａｎｇｌｅ ｏｆ ｂｏｄｙ |
| Ｔ | 全厚 | Ｏｖｅｒａｌｌ ｔｈｉｃｋｎｅｓｓ |
| Ｖ | 作用面の角度 | Ｆａｃｅ ａｎｇｌｅ |
| Ｗ | リムの幅 | Ｒｉｍ ｗｉｄｔｈ |
| Ｘ | 砥粒層の深さ | Ｄｅｐｔｈ ｏｆ ｄｉａｍｏｎｄ ｓｅｃｔｉｏｎ |

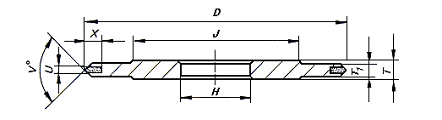

| Part 3 |
| CLASSIFICATION | JAPANESE | ENGLISH |
| Ｄ | 外径 | Ｄｉａｍｅｔｅｒ |
| Ｈ | 穴径 | Ｂｏｒｅ ｄｉａｍｅｔｅｒ |
| Ｊ | ハブの径 | Ｈｕｂ ｄｉａｍｅｔｅｒ |
| Ｔ | 全厚 | Ｏｖｅｒａｌｌ ｔｈｉｃｋｎｅｓｓ |
| Ｔ1 | ハブ薄肉部の厚さ | Ｒｅｄｕｃｅｄ ｈｕｂ ｔｈｉｃｋｎｅｓｓ |
| Ｕ | 砥粒層の厚さ （Ｔ又はＴ1より薄い場合） |
Ｔｈｉｃｋｎｅｓｓ ｏｆ ｄｉａｍｏｎｄ ｓｅｃｔｉｏｎ （Ｗｈｅｎ ｌｅｓｓ ｔｈａｎ Ｔ ｏｒ Ｔ1） |
| Ｖ | 作用面の角度 | Ｆａｃｅ ａｎｇｌｅ |
| Ｘ | 砥粒層の深さ | Ｄｅｐｔｈ ｏｆ ｄｉａｍｏｎｄ ｓｅｃｔｉｏｎ |

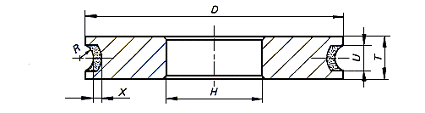

| Part４ |
| CLASSIFICATION | JAPANESE | ENGLISH |
| Ｄ | 外径 | Ｄｉａｍｅｔｅｒ |
| Ｈ | 穴径 | Ｂｏｒｅ ｄｉａｍｅｔｅｒ |
| Ｒ | ア−ル（丸み） | Ｒａｄｉｕｓ |
| Ｔ | 全厚 | Ｏｖｅｒａｌｌ ｔｈｉｃｋｎｅｓｓ |
| Ｕ | 砥粒層の厚さ （Ｔ又はＴ1より薄い場合） |
Ｔｈｉｃｋｎｅｓｓ ｏｆ ｄｉａｍｏｎｄ ｓｅｃｔｉｏｎ （Ｗｈｅｎ ｌｅｓｓ ｔｈａｎ Ｔ ｏｒ Ｔ1） |
| Ｘ | 砥粒層の深さ | Ｄｅｐｔｈ ｏｆ ｄｉａｍｏｎｄ ｓｅｃｔｉｏｎ |

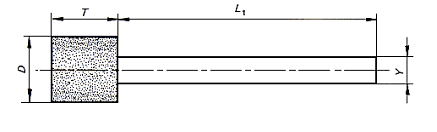

| Part５ |
| CLASSIFICATION | JAPANESE | ENGLISH |
| Ｄ | 外径 | Ｄｉａｍｅｔｅｒ |
| Ｌ1 | 軸の長さ | Ｌｅｎｇｈｔ ｏｆ ｓｈａｆｔ |
| Ｔ | 全厚 | Ｏｖｅｒａｌｌ ｔｈｉｃｋｎｅｓｓ |
| Ｙ | 軸径 | Ｄｉａｍｅｔｅｒ ｏｆ ｍａｎｄｒｅｌ |
ホイ−ル記号一覧表
| CLASSIFICATION | JAPANESE | ENGLISH |
| Ｄ | 外径 | Ｄｉａｍｅｔｅｒ |
| Ｅ | 穴部の厚さ | Ｔｈｉｃｋｎｅｓｓ ａｔ ｂｏｒｅ |
| Ｈ | 穴径 | Ｂｏｒｅ ｄｉａｍｅｔｅｒ |
| Ｊ | ハブの径 | Ｈｕｂ ｄｉａｍｅｔｅｒ |
| Ｋ | 逃げ部の径 | Ｉｎｓｉｄｅ ｒｅｃｅｓｓ ｄｉａｍｅｔｅｒ |
| Ｌ | ホルダの長さ | Ｌｅｎｇｔｈ ｏｆ ｈｏｌｄｅｒ |
| Ｌ1 | 軸の長さ | Ｌｅｎｇｈｔ ｏｆ ｓｈａｆｔ |
| Ｌ2 | 砥粒層の長さ | Ｌｅｎｇｔｈ ｏｆ ｄｉａｍｏｎｄ ｓｅｃｔｉｏｎ |
| Ｒ | ア−ル（丸み） | Ｒａｄｉｕｓ |
| Ｓ | 本体の角度 | Ａｎｇｌｅ ｏｆ ｂｏｄｙ |
| Ｔ | 全厚 | Ｏｖｅｒａｌｌ ｔｈｉｃｋｎｅｓｓ |
| Ｔ1 | ハブ薄肉部の厚さ | Ｒｅｄｕｃｅｄ ｈｕｂ ｔｈｉｃｋｎｅｓｓ |
| Ｕ | 砥粒層の厚さ | Ｔｈｉｃｋｎｅｓｓ ｏｆ ｄｉａｍｏｎｄ ｓｅｃｔｉｏｎ |
| （Ｔ又はＴ1より薄い場合） | （Ｗｈｅｎ ｌｅｓｓ ｔｈａｎ Ｔ ｏｒ Ｔ1） | |
| Ｖ | 作用面の角度 | Ｆａｃｅ ａｎｇｌｅ |
| Ｗ | リムの幅 | Ｒｉｍ ｗｉｄｔｈ |
| Ｘ | 砥粒層の深さ | Ｄｅｐｔｈ ｏｆ ｄｉａｍｏｎｄ ｓｅｃｔｉｏｎ |
| Ｙ | 軸径 | Ｄｉａｍｅｔｅｒ ｏｆ ｍａｎｄｒｅｌ |
