ダイヤモンド又はcＢＮホイ−ルの寸法記号
ホイ−ルの寸法記号
ダイヤモンド（ｃＢＮ）工具にはさまざまな形状がありますが、規則性があり寸法も指定されています。
日本工業規格（ＪＩＳ）で定められたホイ−ルの寸法記号は以下のとおりです。
日本工業規格（ＪＩＳ）で定められたホイ−ルの寸法記号は以下のとおりです。

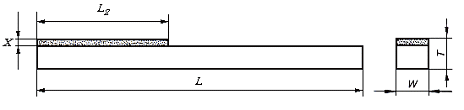

| その１ |
| 記 号 | 日本語 | 英 語 |
| Ｌ | ホルダの長さ | Ｌｅｎｇｔｈ ｏｆ ｈｏｌｄｅｒ |
| Ｌ2 | 砥粒層の長さ | Ｌｅｎｇｔｈ ｏｆ ｄｉａｍｏｎｄ ｓｅｃｔｉｏｎ |
| Ｔ | 全厚 | Ｏｖｅｒａｌｌ ｔｈｉｃｋｎｅｓｓ |
| Ｗ | リムの幅 | Ｒｉｍ ｗｉｄｔｈ |
| Ｘ | 砥粒層の深さ | Ｄｅｐｔｈ ｏｆ ｄｉａｍｏｎｄ ｓｅｃｔｉｏｎ |

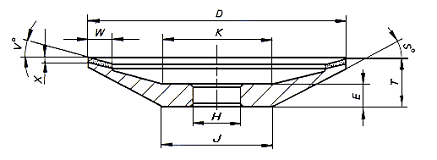

| その２ |
| 記 号 | 日本語 | 英 語 |
| Ｄ | 外径 | Ｄｉａｍｅｔｅｒ |
| Ｅ | 穴部の厚さ | Ｔｈｉｃｋｎｅｓｓ ａｔ ｂｏｒｅ |
| Ｈ | 穴径 | Ｂｏｒｅ ｄｉａｍｅｔｅｒ |
| Ｊ | ハブの径 | Ｈｕｂ ｄｉａｍｅｔｅｒ |
| Ｋ | 逃げ部の径 | Ｉｎｓｉｄｅ ｒｅｃｅｓｓ ｄｉａｍｅｔｅｒ |
| Ｓ | 本体の角度 | Ａｎｇｌｅ ｏｆ ｂｏｄｙ |
| Ｔ | 全厚 | Ｏｖｅｒａｌｌ ｔｈｉｃｋｎｅｓｓ |
| Ｖ | 作用面の角度 | Ｆａｃｅ ａｎｇｌｅ |
| Ｗ | リムの幅 | Ｒｉｍ ｗｉｄｔｈ |
| Ｘ | 砥粒層の深さ | Ｄｅｐｔｈ ｏｆ ｄｉａｍｏｎｄ ｓｅｃｔｉｏｎ |

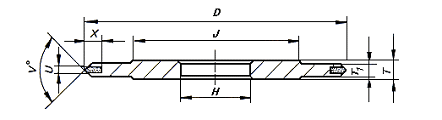

| その３ |
| 記 号 | 日本語 | 英 語 |
| Ｄ | 外径 | Ｄｉａｍｅｔｅｒ |
| Ｈ | 穴径 | Ｂｏｒｅ ｄｉａｍｅｔｅｒ |
| Ｊ | ハブの径 | Ｈｕｂ ｄｉａｍｅｔｅｒ |
| Ｔ | 全厚 | Ｏｖｅｒａｌｌ ｔｈｉｃｋｎｅｓｓ |
| Ｔ1 | ハブ薄肉部の厚さ | Ｒｅｄｕｃｅｄ ｈｕｂ ｔｈｉｃｋｎｅｓｓ |
| Ｕ | 砥粒層の厚さ （Ｔ又はＴ1より薄い場合） |
Ｔｈｉｃｋｎｅｓｓ ｏｆ ｄｉａｍｏｎｄ ｓｅｃｔｉｏｎ （Ｗｈｅｎ ｌｅｓｓ ｔｈａｎ Ｔ ｏｒ Ｔ1） |
| Ｖ | 作用面の角度 | Ｆａｃｅ ａｎｇｌｅ |
| Ｘ | 砥粒層の深さ | Ｄｅｐｔｈ ｏｆ ｄｉａｍｏｎｄ ｓｅｃｔｉｏｎ |

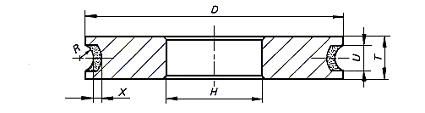

| その４ |
| 記 号 | 日本語 | 英 語 |
| Ｄ | 外径 | Ｄｉａｍｅｔｅｒ |
| Ｈ | 穴径 | Ｂｏｒｅ ｄｉａｍｅｔｅｒ |
| Ｒ | ア−ル（丸み） | Ｒａｄｉｕｓ |
| Ｔ | 全厚 | Ｏｖｅｒａｌｌ ｔｈｉｃｋｎｅｓｓ |
| Ｕ | 砥粒層の厚さ （Ｔ又はＴ1より薄い場合） |
Ｔｈｉｃｋｎｅｓｓ ｏｆ ｄｉａｍｏｎｄ ｓｅｃｔｉｏｎ （Ｗｈｅｎ ｌｅｓｓ ｔｈａｎ Ｔ ｏｒ Ｔ1） |
| Ｘ | 砥粒層の深さ | Ｄｅｐｔｈ ｏｆ ｄｉａｍｏｎｄ ｓｅｃｔｉｏｎ |

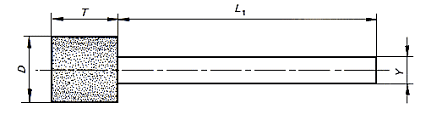

| その５ |
| 記 号 | 日本語 | 英語 |
| Ｄ | 外径 | Ｄｉａｍｅｔｅｒ |
| Ｌ1 | 軸の長さ | Ｌｅｎｇｈｔ ｏｆ ｓｈａｆｔ |
| Ｔ | 全厚 | Ｏｖｅｒａｌｌ ｔｈｉｃｋｎｅｓｓ |
| Ｙ | 軸径 | Ｄｉａｍｅｔｅｒ ｏｆ ｍａｎｄｒｅｌ |
ホイ−ル記号一覧表
| 記 号 | 日本語 | 英 語 |
| Ｄ | 外径 | Ｄｉａｍｅｔｅｒ |
| Ｅ | 穴部の厚さ | Ｔｈｉｃｋｎｅｓｓ ａｔ ｂｏｒｅ |
| Ｈ | 穴径 | Ｂｏｒｅ ｄｉａｍｅｔｅｒ |
| Ｊ | ハブの径 | Ｈｕｂ ｄｉａｍｅｔｅｒ |
| Ｋ | 逃げ部の径 | Ｉｎｓｉｄｅ ｒｅｃｅｓｓ ｄｉａｍｅｔｅｒ |
| Ｌ | ホルダの長さ | Ｌｅｎｇｔｈ ｏｆ ｈｏｌｄｅｒ |
| Ｌ1 | 軸の長さ | Ｌｅｎｇｈｔ ｏｆ ｓｈａｆｔ |
| Ｌ2 | 砥粒層の長さ | Ｌｅｎｇｔｈ ｏｆ ｄｉａｍｏｎｄ ｓｅｃｔｉｏｎ |
| Ｒ | ア−ル（丸み） | Ｒａｄｉｕｓ |
| Ｓ | 本体の角度 | Ａｎｇｌｅ ｏｆ ｂｏｄｙ |
| Ｔ | 全厚 | Ｏｖｅｒａｌｌ ｔｈｉｃｋｎｅｓｓ |
| Ｔ1 | ハブ薄肉部の厚さ | Ｒｅｄｕｃｅｄ ｈｕｂ ｔｈｉｃｋｎｅｓｓ |
| Ｕ | 砥粒層の厚さ | Ｔｈｉｃｋｎｅｓｓ ｏｆ ｄｉａｍｏｎｄ ｓｅｃｔｉｏｎ |
| （Ｔ又はＴ1より薄い場合） | （Ｗｈｅｎ ｌｅｓｓ ｔｈａｎ Ｔ ｏｒ Ｔ1） | |
| Ｖ | 作用面の角度 | Ｆａｃｅ ａｎｇｌｅ |
| Ｗ | リムの幅 | Ｒｉｍ ｗｉｄｔｈ |
| Ｘ | 砥粒層の深さ | Ｄｅｐｔｈ ｏｆ ｄｉａｍｏｎｄ ｓｅｃｔｉｏｎ |
| Ｙ | 軸径 | Ｄｉａｍｅｔｅｒ ｏｆ ｍａｎｄｒｅｌ |
